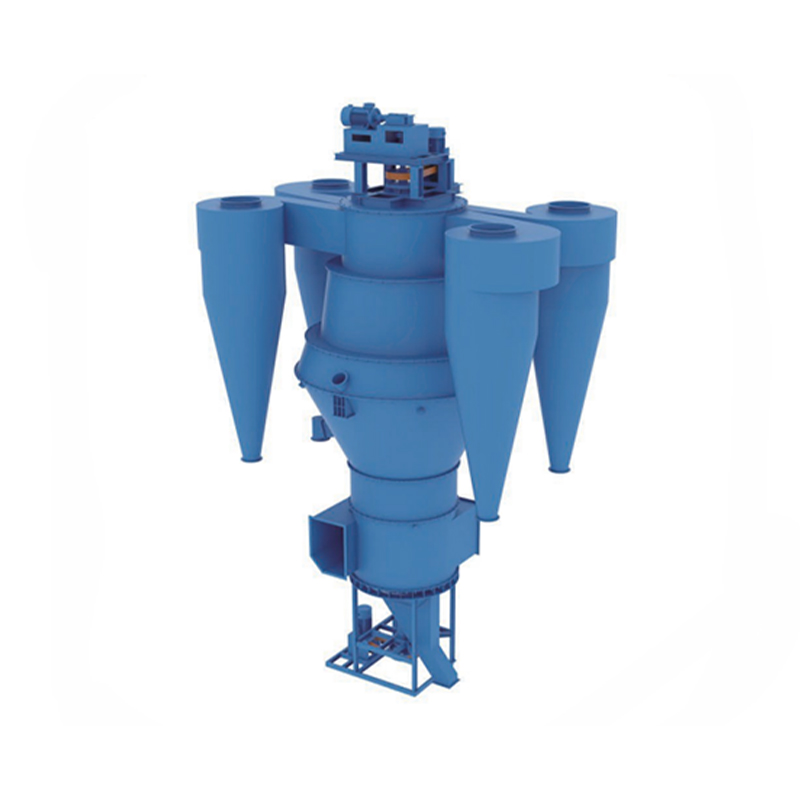

T-SEPAX három szeparációs porosztályozó

A termék előnyei

A hagyományos porleválasztókhoz képest a T-Sepax nagy hatékonyságú háromleválasztós porleválasztó a következő jelentős előnyöket kínálja:

1. A T-Sepax nagy hatékonyságú háromleválasztós porleválasztó kétlépcsős elválasztást és háromlépcsős diszperziót alkalmaz, az anyagokat három kategóriába sorolva: durva por (d > 150 μm), közepesen durva por (60 μm < d < 150 μm) és finom por. Az elsődleges elválasztó zóna a durva részecskéket előre leválasztja a kevert porból, és egy durva porkúpba gyűjti össze. A másodlagos elválasztó zóna egy precíz osztályozási zóna, amely a vezetőlapátok és a függőleges ketreces rotor által alkotott gyűrű alakú területen belül teszi teljessé az osztályozást. A durva részecskék ilyen előleválasztása kiküszöböli a durva részecskék okozta interferenciát, ami nagy besorolási pontosságot és 85%-ot meghaladó elválasztási hatékonyságot eredményez.
2. A hasonló méretű centrifugális, ciklonos és rotoros porleválasztókhoz képest a T-Sepax nagy hatásfokú háromleválasztós porleválasztó lényegesen nagyobb áteresztőképességet kínál, így alkalmasabb nagyüzemi gyártásra. Racionális felépítése lehetővé teszi a leválasztólevegő térfogatának, kimenetének és előtolási sebességének széles variációját anélkül, hogy befolyásolná a leválasztás hatékonyságát, ami rendkívül stabil osztályozási teljesítményt eredményez.
3. Osztályozási elve kiváló. Több porkiválasztási elv kombinálásával és aerodinamikai elemzés alkalmazásával a teljes áramlási mező kialakítását optimalizálták, jelentősen csökkentve a berendezés ellenállását, javítva a porkiválasztás hatékonyságát és jelentősen csökkentve az energiafogyasztást. Az osztályozó rotor szabadalmaztatott örvényáramú egyenirányítóval van felszerelve. A forgórészen belüli légáramlás a rotorhoz képest emelkedik, nem forog, ami egyenletes és stabil áramlási mezőt eredményez az osztályozó gyűrű felületén: a légáramlás relatív hibája bármely ponton kisebb, mint 5%. Amint a levegőáram belép a forgórészbe, annak lendülete csökkenti a forgórészre kifejtett erőt, megtakarítva a meghajtó teljesítményét és csökkentve a kopást.
4. Az osztályozó fokozatmentes sebességszabályozást alkalmaz. A finomságbeállítás kényelmes, érzékeny, megbízható és széles beállítási tartományú.
5. Az osztályozó és emelési zónák térbeli méretei újratervezésre kerültek. A T-Sepax nagy hatásfokú, három szeparációs osztályozó kompakt kialakítással büszkélkedhet, és bármilyen csiszolóberendezésből álló zárt rendszerű csiszolórendszerekhez alkalmas. Alkalmas nyílt áramlású malom átalakítására, egykörös és kétkörös malomra, és különösen alkalmas hengeres présekkel ellátott félvég- és végőrlési rendszerekre. 6. Az osztályozó erősen koptató alkatrészei, mint a szórólap, a ciklon, a csigakürt, a légterelő lapátok és a rotor, kopásálló anyagokból készülnek, vagy kopásgátló technológiával vannak kezelve, ami rendkívül alacsony kopási arányt eredményez. Az osztályozó kamra új mangánlemezzel van bélelve, ami hatékonyan meghosszabbítja élettartamát.
6. A főtengely alsó csapágytömítése új kialakítást alkalmaz, hatékonyan kezelve két fő problémát: a por behatolását és a kenőolaj szivárgását, ezáltal jelentősen meghosszabbítva az alsó csapágy élettartamát.
7. Az osztályozó alapozása mechanikus rezgéscsökkentési elveket alkalmaz annak biztosítására, hogy az osztályozó és az alapozás közötti rezonanciafrekvencia ne közelítse meg az osztályozó sajátfrekvenciáját, így leküzdve a rezonanciát és alapvetően megoldva a gyártókat régóta sújtó osztályozó rezgési problémát.
8. A durva, közepes és finom porcsövek mindegyike kettős, egymásba kapcsolt levegőszelepeket használ, jelentősen csökkentve a rendszer légszivárgását, és leküzdve a hagyományos osztályozókból származó magas porkibocsátást.

Működési elv

Működés közben egy fordulatszám-szabályozott motor hajtja meg a függőleges hajtótengelyt egy erőátviteli mechanizmuson keresztül. Az anyag az osztályozó tetején található adagolónyíláson keresztül jut be az osztályozóba. Ezután a közepesen durva porgyűjtő kúp felső és alsó kúpja között elhelyezkedő csövön keresztül folyik, és a szórótálcára esik. A szórótálca a függőleges hajtótengellyel együtt forog, a centrifugális erő hatására egyenletesen elosztja az anyagot. A diszpergált anyagot ezután nagy sebességű légáramnak vetik alá egy külső ventilátorból, amely a levegőbemeneten keresztül jut be az osztályozóba. Az anyagban lévő durva és nehéz részecskék a centrifugális erő hatására az osztályozó belső falai felé dobódnak. Az anyaggal való ütközés után elveszítik a mozgási energiát és lecsúsznak a falon, és a durva porgyűjtő kúpban landolnak. A megmaradt részecskéket az örvénylő, felszálló légáramlás felsodorja. A nagy pengék aktív területén áthaladva a pengék megütik őket, és a durva részecskék egy részét az osztályozó belső falaira dobják. A falakkal való ütközés után elveszítik kinetikus energiájukat és lecsúsznak a falon, és a durva porgyűjtő kúpban landolnak.

A nagy lapátokon való áthaladás után a közepesen durva és finom porok a felszálló légáramtól hajtva tovább emelkednek a függőleges vezetőlapátokon keresztül a másodlagos osztályozóba. A forgó ketrecrotor erős és stabil sík örvényt hoz létre a porral terhelt légáramban, amely a közepesen durva port centrifugálisan a függőleges vezetőlapátok felé dobja, ahol az elveszti a mozgási energiát, és beleesik a közepesen durva porgyűjtő kúpba, mielőtt a közepesen durva por csövön keresztül távozna. A követelményeknek megfelelő finom por áthalad a ketrec rotoron, és belép annak belsejébe, majd a keringő levegő az alacsony ellenállású ciklonleválasztóba, majd becsúszik a finom porgyűjtő kúpba, és késztermékké válik.
