A részecskeméret meghatározása: A jelentés, a mérés és az eloszlás magyarázata

Részecskeméret-definíció: egy egyedi részecske mért lineáris mérete, amelyet általában egyenértékű átmérővel fejeznek ki, mivel a valódi részecskék ritkán tökéletes gömbök. A porban, zagyban, porban vagy szemcsés anyagban a részecskeméret nem egyetlen rögzített szám a teljes mintára vonatkozóan. Ez a mérési elv, az alakfeltevés és a jelentett statisztikai paraméter, például D10, D50 vagy D90 által meghatározott tulajdonság.

Ez az oka annak, hogy két laboratórium követheti a bevált gyakorlatot, és mégis eltérő részecskeméreteket jelenthet ugyanarra az anyagra vonatkozóan. Az egyik használhat szitaanalízist, egy másik lézerdiffrakciót, és egy harmadik képanalízist. Mindegyik módszer más-más módon lép kölcsönhatásba a részecskével. Egy hasznos részecskeméret-definíció ezért három kérdésre ad választ: mit mérünk, hogyan számítjuk ki az ekvivalens átmérőt, és az eloszlás melyik részét idézzük.

Mit jelent valójában a részecskeméret

A tökéletes gömbhöz a részecskeméret egyszerűen az átmérője. Valódi részecskék esetében, amelyek lehetnek szögletesek, pelyhesek, rostosak, porózusak vagy agglomeráltak, a részecskeméretet egyenértékű átmérővel kell meghatározni. Ez egy számított átmérő, amely ugyanazt a választ adja, mint a valódi részecske egy kiválasztott mérési elv szerint.

• Térfogat-egyenérték átmérő: a részecskével azonos térfogatú gömb átmérője.
• Felület-egyenérték átmérő: azonos felületű gömb átmérője.
• Szita átmérő: a legkisebb négyzet alakú nyílás szélessége, amelyen egy részecske áthaladhat.
• Hidrodinamikai átmérő: egy folyadékban azonos mozgási viselkedésű gömb átmérője.
• Feret átmérője: két párhuzamos érintő távolsága egy vetített részecskeképen.

Amikor egy szállító megadja a részecskeméretet, kérdezze meg, hogy az térfogat- vagy számalapú-e. Ugyanaz a por nagyon eltérő D50-értéket mutathat, ha néhány nagy részecske uralja a térfogatot, míg a finom részecskék milliárdjai uralják a számot.

Miért fontosabb a részecskeméret-eloszlás egyetlen számnál?

Egy ipari por sem tartalmaz csak egy méretű részecskéket. Egy minta tartalmaz egy tartományt, és ezt a tartományt egy részecskeméret-eloszlás írja le. A leggyakoribb jelentési mérőszámok a D10, D50, D90 és a span. A D50 a medián, nem a számtani átlag, és önmagában semmit sem mond a durva vagy finom farkakról.

Például két por D50-értéke 12 mikrométer lehet. Ha az egyik D90-e 25 mikrométer, a másik D90-e pedig 55 mikrométer, akkor reakciókészség, tömörítés, szilárdság, kopás és porképződés tekintetében eltérően viselkedik.

Hogyan mérjük a részecskeméretet

A legtöbb modern műszerben nem mérik közvetlenül a részecskeméretet. Ez egy fizikai jelből következik, és ez a jel a módszertől függ. Ez az oka annak, hogy a metódus utasítás része a definíciónak.

• Szitaelemzés: a részecskéket a nyílás mérete alapján választja el, és tömegalapú méretfrakciót közöl.
• Lézer diffrakció: a szórt fény szögintenzitásából számítja ki a méretet, általában térfogateloszlásként.
• Dinamikus fényszórás: hidrodinamikai méretet a Brown-mozgásból származtatja, főként szubmikron és nano anyagok esetén.
• Dinamikus képelemzés: méri az egyes részecskék képeit, és beszámolhat az alakról és a méretről is.
• Ülepítés: az ülepedési sebességet és a Stokes-törvényt használja a méret becsléséhez.
• Elektromos érzékelési zóna: a részecskéket az elektromos ellenállás változásai alapján számolja, amikor áthaladnak egy nyíláson.

Az eredmények csak akkor hasonlíthatók össze, ha a módszer, a diszperzió, az ekvivalens átmérő és az eloszlási alap egyezik. A szitaanalízisből származó D50 nem várható el a lézerdiffrakcióból származó D50 értékkel.

Főbb jelentési szabályok, amelyek megakadályozzák a félreértést

Mennyiség versus számeloszlás

A térfogateloszlás nagyobb súlyt ad a nagy részecskéknek, míg a számeloszlás nagyobb súlyt ad a kis részecskéknek. Ugyanazon mintánál a számalapú D50 sokkal kisebb lehet, mint a kötetalapú D50.

Nedves versus száraz diszperzió

A diszperzió megváltoztatja a mért méretet. A száraz diszperzió megtörheti a gyenge agglomerátumokat, míg a nedves diszperzió megduzzadhat vagy feloldhat egyes anyagokat. A diszperziós közeget és az energiát mindig jelenteni kell.

Módszer nyilatkozat

A teljes részecskeméret-meghatározásnak tartalmaznia kell a műszer elvét, az egyenértékű átmérőt, az eloszlás típusát, a diszperziós eljárást és a minta előkészítési lépéseit. E részletek nélkül egy számot nehéz reprodukálni.

A meghatározástól a folyamatvezérlésig: marás, osztályozás és minőség

A termelésben a részecskeméret meghatározása nem akadémikus. Célokat tűz ki malmok, osztályozók, képernyők és porgyűjtők számára. Ha a cél D90 egy bizonyos határ alatt van, az áramkörnek megbízhatóan kell eltávolítania a durva részecskéket. Ha a cél egy szűk fesztáv, az osztályozás hatékonysága ugyanolyan fontossá válik, mint az őrlési energia.

A Jiangsu JND Environmental & Energy Technology Co., Ltd. 2002 óta dolgozik porcsiszoló és osztályozó berendezésekben, és olyan iparágakat szolgál ki, mint az energia-, vegyipar, cement- és acélipar. Dinamikus porosztályozót gyakran használnak, ha a folyamathoz állítható vágási méretre és stabil finom termékszabályozásra van szükség.

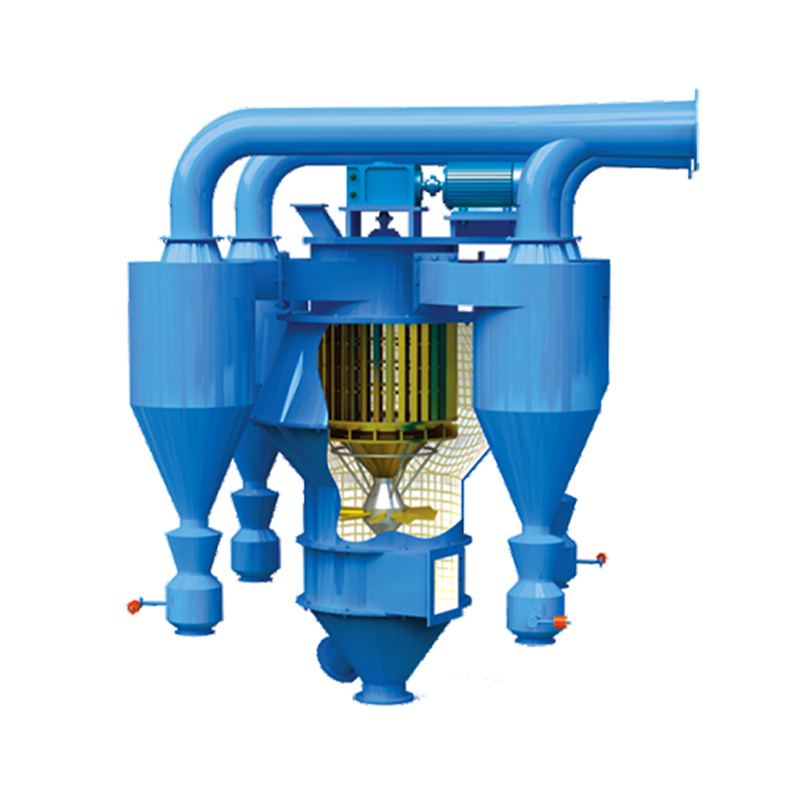

MX sorozatú dinamikus porosztályozó szénmalmok számára Az állítható vágási méret és a stabil finom termékvezérlés teszi ezt a dinamikus osztályozót relevánssá, ahol a köszörülési körök rugalmas elválasztást és nagyobb rendszerteljesítményt igényelnek. Termék megtekintése →

Ultrafinom részecskeméret-meghatározások és felszerelési lehetőségek

Körülbelül 10 mikrométer alatt a részecskeméret-meghatározások érzékenyebbek az agglomerációra, a felületi erőkre és a mérési módszerre. Az ultrafinom termékekhez szűk felső méretre és szabályozott középsőre is szükség lehet. Ezekben az esetekben a légbesorolás és a sugármaró áramkörök gyakoriak, mivel a méretcsökkentést a pontos elválasztással kombinálhatják.

Az ultrafinom porokhoz a JSP ultrafinom por osztályozót úgy tervezték, hogy támogassa a finom vágási pontokat és az egységes termékosztályozást. A helyes választás a cél D50, D90, az előtolás tulajdonságaitól és a szükséges áteresztőképességtől függ.

JSP ultrafinom porosztályozó a precíziós osztályozáshoz A kettős meghajtású, kettős ketreces besorolás támogatja a finom vágási pontokat és az ultrafinom porok egységes osztályozását a cement- és ipari köszörülési körökben. Termék megtekintése →

Hol használják a részecskeméret-meghatározásokat az iparban

• Cement és ásványi feldolgozás: szabályozza a reakcióképességet, a szilárdságfejlődést és a csiszolási hatékonyságot.
• Áramtermelés: befolyásolja a szén őrlését, égetését és a pernye kezelését.
• Vegyi és porfesték: befolyásolja a folyást, a kikeményedést, a fényességet és a diszperziós stabilitást.
• Acél és kohászat: a nyersanyag-előkészítésre, a porszabályozásra és az adalékanyag-teljesítményre vonatkozik.
• Homok és sóder: meghatározza az osztályozást, a csomagolást és a későbbi termékminőséget.

A definíciónak minden esetben kapcsolódnia kell a folyamatcélhoz. Az a specifikáció, amelyen csak "finom por" áll, nem a részecskeméret-meghatározás.

Gyakori félreértések a részecskemérettel kapcsolatban

• A részecskeméret nem diszperzió. A diszperzió azt írja le, hogy a részecskék milyen jól válnak el egymástól, nem pedig azt, hogy mekkora.
• A D50 nem átlagos átmérő. Ez egy kiválasztott eloszlás mediánja.
• A kisebb nem mindig jobb. A nagyon finom porok növelhetik a port, az energiaköltséget és a kezelési nehézségeket.
• Az egyik módszer nem univerzális. A szitálás, a lézerdiffrakció és a képalkotás különböző fizikai kérdésekre ad választ.
• Az elosztási szélesség számít. A szűk tartomány gyakran stabilabb viselkedést jósol, mint az alacsony D50 önmagában.

Gyakorlati ellenőrző lista a részecskeméret meghatározásához egy projektben

1. Adja meg a célt: minőség-ellenőrzés, berendezés tervezés, értékesítési specifikáció vagy kutatás.
2. Válassza ki az egyenértékű átmérőt és mérési módszert, amely megfelel a folyamat viselkedésének.
3. Adja meg az elosztási mérőszámokat, például D10, D50, D90 és span.
4. Egyezzen meg a diszperzióról, a minta-előkészítésről és a jelentéstételi alapról.
5. Ellenőrizze a meghatározást a maró, osztályozó vagy porgyűjtő tényleges teljesítményéhez képest.

Ez az ellenőrzőlista megakadályozza a gyakori hibákat: egy pontos szám, amely nem írja le az anyagot a valós folyamatban.

Hogyan támogatja a JND a részecskeméret-szabályozást?

A JND termékköre az osztályozásra, az ultrafinom por-előkészítésre, a porításra, a szárításra, a por eltávolítására, valamint a füstgáz-kéntelenítő és -denitrifikáló berendezésekre terjed ki. A vállalat ISO 9001, ISO 14001 és OHSAS 18001 irányítási rendszerek szerint működik, és nemzeti high-tech vállalkozásként ismerték el. Ez a mérnöki háttér segít a csapatoknak elmozdulni a részecskeméret meghatározásától a gyakorlati felszerelés kiválasztásáig.

Aprításhoz és finom őrléshez a vibrációs malom egy olyan áramkör része lehet, ahol a méretcsökkentésnek és a későbbi osztályozásnak együtt kell működnie. Áttekintheti a vibrációs malom működési elve hogy közelebbről megtekintse, hogyan viselkedik ez a berendezés az ipari felhasználásban.

Vibrációs malom ultrafinom csiszoláshoz és feldolgozáshoz Az állítható vibrációs paraméterek és közegek ultrafinom köszörülést, keverést és felületmódosítást tesznek lehetővé kemény anyagokon zárt, programvezérelt üzemben. Termék megtekintése →

Megbízható szemcseméret-definíció egy mérési szerződés: megadja az egyenértékű átmérőt, az eloszlási alapot, a módszert és a tervezett folyamat jelentését. Ha ezek a részletek világosak, a csapatok magabiztosan összehasonlíthatják a porokat, beállíthatják a specifikációkat és kiválaszthatják a maró- vagy osztályozó berendezéseket.

Ha részecskeméret-célt határoz meg egy por-, cement-, vegyi- vagy környezetvédelmi projekthez, lépjen kapcsolatba csapatunkkal hogy megbeszéljük az anyagot, a célelosztást és a felszerelés útvonalát.
