JTD intelligens három meghajtású porosztályozó

A termék előnyei

1. A háromhajtású porosztályozó négy kategóriába sorolhatja az anyagokat: durva részecskék (d > 150 μm), durva por (150 μm < d > 45 μm), közepes por (45 μm < d > 20 μm) és finom por (d < 20 μm). A cementgörgős prések előcsiszoló és osztályozó eszközeként a közegpor szabadon beállítható a cementtermék és/vagy a golyósmalom adagolásához. A cement minősége a finom por minőségének beállításával is optimalizálható.
2. Az anyagrészecskéket a durvatól a finomig válogatják, fokozatosan csökkentve a takarmánykoncentrációt és kiküszöbölve a részecskék interferenciáját. Az elsődleges válogatási eljárás a durva részecskéket előre leválasztja a kevert porból. Ez kiküszöböli a durva részecskék által okozott interferenciát a másodlagos elválasztási folyamatban, elválasztja a durva port a másodlagos elválasztási eljárásban, és kiküszöböli a durva por okozta interferenciát a harmadlagos elválasztási folyamatban. Az előtolás fokozatos csökkentése és a részecskék által okozott interferencia megszüntetése jelentősen csökkenti az elválasztáshoz szükséges levegőmennyiséget, ami jelentős energiamegtakarítást eredményez.
3. A belső áramlási mezőt az RNG (t-e) modell, az elsőrendű ellenszél séma és a SIMPLEC nyomás-sebesség csatolás segítségével szimulálták. Az örvénylevegő osztályozó üzemi körülményeivel kombinálva kiszámítottuk az osztályozón belüli részecskék tömeg- és térfogatterhelési sebességét. Egy gáz-szilárd kétirányú csatolás (DPM) diszkrét fázisú modellt határoztunk meg. A sztochasztikus modellt Monte Carlo módszerrel oldottuk meg, így olyan részleges osztályozási hatékonysági görbéket kaptunk, amelyek jobban hasonlítanak az ideális osztályozáshoz, kiváló feltételeket teremtve a pontos elválasztáshoz.
4. Kompakt felépítés: A V-típusú elválasztót propeller-szórótárcsák váltják fel, csökkentve ezzel a terjedelmes V-típusú szeparátor felszerelési és építési költségeit. A kettős meghajtású, kettős ketreces osztályozó berendezés és az erőteljesen szétszórt porlasztó kombinációja lerövidíti az adagolási folyamatot és csökkenti a rendszer ellenállását. 5. Energiatakarékosság és környezetvédelem: A porkiválasztó rendszer belső keringési folyamatot alkalmaz alacsony beépített teljesítménnyel, alacsony zajszinttel és porkibocsátás nélkül, így hatékony módot biztosít a cementgyártó cégek számára a környezetvédelmi előírások betartására.

Működési elv

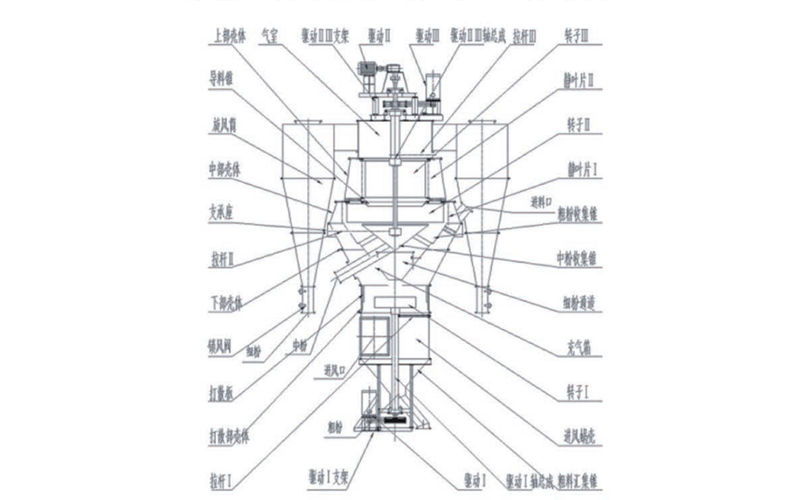

Ez a gép három osztályozási egységből áll: Az I. egység az osztályozó egység, amely az I. meghajtóból, az I. hajtótengely-szerelvényből, az I. rögzítőrúd-tartóból, az adagolócsőből, a durvaanyag-gyűjtő kúpból, a levegőbemeneti tekercsből, az I. forgórészből és egy osztályozólemezből áll. A II. egység a közepesen durva por osztályozó egység, amely a II-es meghajtóból, a II-es hajtómű-komponensekből, az I-es állórészlapátokból, a II-es forgórészből, a durvapor-gyűjtő kúpból, az alsó házból, a középső házból, az m-es kötőrúd-tartóból, a közepes porgyűjtő kúpból, a levegőztető dobozból, a légkamrából, az anyagvezető kúpból és a ciklonból áll. A három osztályozási egységet egy kenési rendszerben egyesítik, a csapágyakat zsírral kenik, és gumikeretes olaj- és légtömítésekkel tömítik.

Egyes házak légtömítéssel és ellenőrző ajtókkal vannak felszerelve. A porcelán csempék a ház levegőbemenetére és könyökkimenetére vannak rögzítve. A tápcső, az állórész lapátok és egyéb alkatrészek kopásálló anyaggal vannak hegesztve. A garat kopásálló béléssel van ellátva, amely védi a kopást. A légkamra felső része megtartja a motor, a reduktor és az osztályozó főtengelyéhez csatlakoztatott támaszték súlyát. A forgórész egy kulccsal van rögzítve a főtengelyhez.

A folyamatprésből vagy függőleges malomból származó anyag kerül az osztályozó bemenetébe. A forgó propeller szórótárcsa szétszórt állapotban dobja az anyagot a rögzített íves fogadóüllő (széteső lemez) felé. A levegő tangenciálisan lép be a spirálba a levegőbemeneten keresztül, ahol az anyagot a szórótárcsa és az üllő szétoszlatja, és a forgó légáramon belül elsődleges osztályozáson megy keresztül.

Az elsődleges osztályozást követően a 0,15 mm-nél nagyobb részecskék a durvaanyag-gyűjtőkúpba kerülnek. A 0,15 mm-nél kisebb részecskéket a légáramlás felfelé viszi az I. állórészlapátok és a forgórész nyílása közötti osztályozási zónába. Ott a forgó légáramlás centrifugális ereje és a légáramlás centripetális húzóereje másodlagos osztályozáshoz vezet.

A másodlagos osztályozást követően a 0,045 mm-nél nagyobb részecskék a durvapor-gyűjtőkúpba esnek. A 0,045 mm-nél kisebb részecskéket a légáramlás felfelé viszi a II. állórészlapátok és az m forgórész közötti osztályozási zónába további harmadlagos osztályozás céljából.

Három szortírozási kör után a 0,02 mm-nél nagyobb részecskék a közepes porgyűjtő kúpba esnek. A 0,02 mm-nél kisebb részecskéket a légáramlás a forgórész közepén keresztül szállítja, majd a levegődobozon és a csatornákon keresztül a porgyűjtőbe gyűjti.

Ez a gép negatív nyomás alatt működik. A válogató levegő lehet porral terhelt levegő, külső levegő vagy a kettő keveréke. A primer és szekunder gázok érintőlegesen lépnek be az osztályozóba a megfelelő levegőbemeneti nyílásokon keresztül.

Műszaki előírások

1. A takarmány koncentrációja a válogatás során lépésről lépésre csökken, kiküszöbölve a részecskék interferenciáját. Ez nagy besorolási pontosságot és 80%-ot meghaladó elválasztási hatékonyságot eredményez.
2. Egységnyi levegőmennyiségre vetítve magas porterhelési kapacitással büszkélkedhet. Fejlett és racionális felépítése lehetővé teszi a leválasztólevegő térfogatának, kimenetének és előtolási sebességének széles variációját anélkül, hogy befolyásolná a leválasztás hatékonyságát, ami rendkívül stabil osztályozási teljesítményt eredményez.
3. A berendezés alacsony ellenállást biztosít. Több elválasztási elv integrálásával és az aerodinamikai elemzés alkalmazásával a teljes áramlási mező optimalizálása érdekében a rendszer jelentős energiamegtakarítást ér el az egész csiszolókörben.
4. A rendszervezérlés egyszerű, érzékeny és megbízható. A forgórész fordulatszámának beállításával beállítható a hengermalom működési állapota, a golyósmalom előtolási sebessége, valamint a késztermék finomsága és hozama. Ez kiküszöböli azt a hagyományos gyakorlatot, hogy az elválasztógépet ventilátorlevegő-mennyiség-szabályozással állítsák be a hagyományos csiszolórendszerek korlátozott rotor-beállítási tartománya miatt. A rendszer fokozatmentes sebességszabályozást alkalmaz, ami kényelmessé és megbízhatóvá teszi a beállítást.
5. A szerkezeti tervezés fejlett, alkalmazható és megbízható. Az osztályozó erősen koptató alkatrészei, mint a ciklon, a csigakürt, a légterelő lapátok és a rotor, kopásálló anyagokból készülnek, vagy kopásgátló technológiával kezelik, ami rendkívül alacsony kopási arányt eredményez. Az osztályozó belseje kopásálló acéllemezekkel van bélelve, hatékonyan meghosszabbítva az élettartamát. Az orsó alsó csapágytömítése újszerű kialakítást alkalmaz, hatékonyan kiküszöbölve a por behatolását és a kenőanyag szivárgását, ezáltal jelentősen meghosszabbítva az alsó csapágy élettartamát.
