JSP ultrafinom por osztályozó

A termék előnyei

(1) A JSP sorozatú ultrafinom por osztályozó használata megteremti a szükséges feltételeket a nagy felületi tömegű ultrafinom por termékek előállításához. A JSP sorozatú ultrafinom por osztályozója nagyobb besorolási pontossággal rendelkezik az ultrafinom porokhoz, és a por részecskemérete tetszőlegesen állítható 1-20 μm tartományban. A nem ásványi eredetű ultrafinom porkészítmény finomsági tartománya: 650 m/kg ~ 1000 m/kg. A nagy hatékonyságú golyósmalommal felszerelve az anyag hőmérséklete az anyagfeldolgozás során alacsonyabb, mint 110 ℃, és az őrlési hatékonyság magasabb.

(2) Az osztályozó osztályozási hatékonysága eléri a 80%-ot. A magas porkiválasztási hatékonyságnak köszönhetően a válogatórendszer termelési kapacitása jelentősen megnő. A nyitott láncú köszörülési és válogatórendszerhez képest 25-50%-kal növelheti a termelést; a növekedés a finomság csökkenésével növekszik.

(3) Az energiafogyasztás csökken. A rendszer köszörülésének egységnyi energiafogyasztása 20-30%-kal csökkenthető a nyitott láncú köszörülési rendszerhez képest. (4) Tiszta kibocsátás, magas szintű udvariasság, egyszerű folyamatfolyamat. A rendszer nagy hatékonyságú mikroporgyűjtő berendezést használ, és a teljes negatív nyomású működés miatt a porkibocsátás (normál körülmények között) kevesebb, mint 10 mg/㎡.

(5) Az egyedi tervezésű osztályozási áramlási mező és a függőleges osztályozó kerék osztályozhatja a termék részecskeméretét, csökkentheti a por és az osztályozó kerék közötti súrlódást, és nagymértékben meghosszabbíthatja az osztályozó kerék élettartamát.

(6) Az anyagérintkező rész kerámia vagy ausztenites rozsdamentes acélt használ a kopásállóság érdekében, és a lekerekített sarokkialakítás elkerüli az örvényáramok okozta energiafogyasztást. A folyadékellenállás és a kopás jelentősen csökken. Megfelel a GMP követelményeknek.

Működési elv

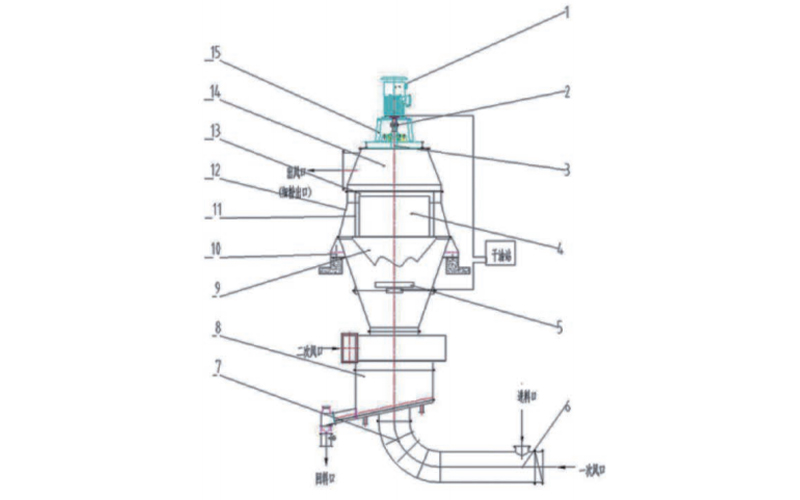

A ház felső és alsó kúpból, tömítőfedélből és hamutartályból áll. A ház tartólemezekkel, vezetőlapátokkal és légtömítésekkel van felszerelve. Az ellenőrző ajtók a ház oldalán és tetején találhatók. A ház felső része megtartja a motor, a reduktor és az osztályozó főtengelyéhez csatlakoztatott támasztékok súlyát.

A forgó rész a forgórészből, a tengelykapcsolóból és a főtengely szerelvényből áll. A forgórész a főtengelyhez van rögzítve, amely a sebességváltón keresztül forog. A rotor az osztályozó magja. A főtengely és a csapágyak egy főtengely hüvelyre vannak felszerelve. A csapágyak száraz olajjal vannak kenve, és gumivázas olajtömítéssel vannak tömítve.

Az őrölt anyag az osztályozó bemenetébe kerül, ahol a primer légáram szétszórja, és a vezetőlapátok és a forgórész közé kerül. Az osztályozás a forgó légáramon belül történik, elsősorban a centrifugális erő és a forgó légáram centripetális ereje közötti egyensúly alapján, így érhető el a hatékony osztályozás. A másodlagos levegőbemenet a levegőelosztó berendezés levegőbemeneteként szolgál. A durva részecskék lefelé áramlanak a készülékbe, ahol a másodlagos légáram szétszóródik és elválasztja őket a vezetőlapátokon. A ki nem választott finom részecskéket a légáramlás felfelé viszi, és visszajut az elsődleges elválasztási zónába. A lefelé áramló további durva részecskék áthaladnak a garaton, és a tercier levegő tovább választja őket, amely tovább távolítja el a durva porral kevert finom részecskéket. A kiválasztott durva por a durvapor kimenetén keresztül távozik. A finom por a forgórész közepén keresztül a levegővel együtt egy ívelt csövön keresztül távozik, és egy porgyűjtőben gyűjtik össze késztermékként.

Ez a gép negatív nyomás alatt működik, és az elválasztó levegő lehet porral terhelt levegő, külső levegő vagy a kettő keveréke. A primer és szekunder gázok a megfelelő légbeömlő nyílásokon keresztül jutnak be az osztályozóba, a rögzített vezetőlapátokon és a forgórész rácsán keresztül bizonyos szögben örvényeket képeznek, és a tercier levegőt a légáram-elosztó berendezés alsó részéből fújják be az osztályozóba.

Műszaki előírások
