Nagy diszperziójú örvényáramú por osztályozó

A termék előnyei

1. Kétlépcsős elválasztást és háromlépcsős diszperziót alkalmaz, ami nagy besorolási pontosságot és 20-30%-kal magasabb osztályozási hatékonyságot eredményez, mint a hagyományos O-SEPA osztályozók.
2. Racionális felépítése lehetővé teszi az osztályozási levegő mennyiségének, kimenetének és előtolási sebességének széles variációját anélkül, hogy befolyásolná az osztályozás hatékonyságát, ami rendkívül stabil osztályozási teljesítményt eredményez.
3. Stabil osztályozási elve több osztályozási elvet ötvöz, és aerodinamikai elemzést használ a teljes áramlási mező optimalizálására, jelentősen csökkentve a berendezés ellenállását, magas osztályozási hatékonyságot és jelentősen csökkentve az energiafogyasztást. Az osztályozó rotor szabadalmaztatott örvényáramú egyenirányítóval van felszerelve, amely 5%-nál kisebb relatív hibát biztosít a légáramlási mezőben.
4. Az osztályozó fokozatmentes sebességszabályozást alkalmaz, lehetővé téve a kényelmes finomság beállítást és a megbízható érzékenységet.
5. A főtengely alsó csapágytömítésének új kialakítása hatékonyan kiküszöböli az olyan problémákat, mint a por behatolása és a kenőolaj szivárgása, hatékonyan meghosszabbítva az osztályozó élettartamát.

Működési elv

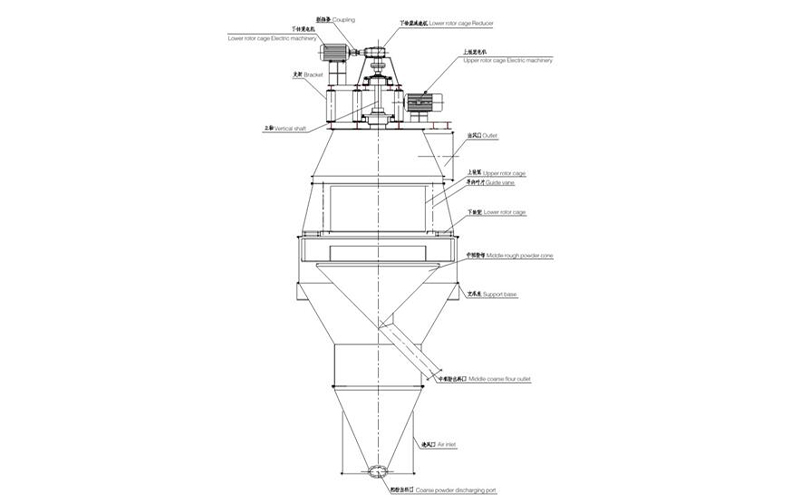

A malomból kilépő anyagot liften keresztül két oldalsó bemeneten keresztül táplálják be. A forgó szóró egyenletesen osztja el az anyagot a felszálló légáramban a ház és a szórófej között, ahol az első osztályozáson esik át. A nem diszpergált agglomerátumok és a nagy részecskék a tisztítóberendezésbe esnek. A tisztítóeszközön áthaladó elsődleges és másodlagos levegő tovább tisztítja a szórófej alatti anyagot, lehetővé téve, hogy a nagy részecskék besüllyedjenek a durva porgyűjtő kúpba. A fennmaradó anyag a felszálló légárammal együtt újra belép a légáramba a ház és a szórófej között.

A porral terhelt gázt vezetőlapátok vezetik a forgóketrec és a vezetőlapátok közötti elsődleges elválasztó zónába. Az elválasztási elv hatékony elválasztást ér el a centrifugális erő és a légellenállás (Stokes-erő) kiegyensúlyozásával. Miközben a függőleges lapátokból álló ketreces rotor forog, a rotor belső és külső része közötti nyomáskülönbség állandó értéket tart fenn a teljes elválasztási zónában, stabil és egyenletes légáramlást biztosítva, valamint optimális feltételeket teremtve a pontos elválasztáshoz. Minden részecske többféle elválasztási lehetőséget kap fentről lefelé. A forgórész fordulatszámának beállításával a vágott méretnek megfelelő részecskék bejutnak a rotor üregébe. Ezután a levegőáram átviszi őket a felső kimeneten, és egy zsákos szűrőbe gyűjtik, ahol ezt követően a késztermékhez szállítják. A forgácsolási méretnél nagyobb részecskék a rotor és a közepesen durva porkúp felső pereme közötti résen keresztül jutnak be a közepesen durva porkúpba, majd a fluidizációs készüléken keresztül a durvapor csúszdába kerülnek, és visszakerülnek a csiszolófejbe.

Műszaki előírások
