Szita nélküli pneumatikus homokgyártó épület
  • Szita nélküli pneumatikus homokgyártó épület

Szita nélküli pneumatikus homokgyártó épület

A Jiangsu Jinengda Company által kifejlesztett AF szita nélküli légreakciós száraz homokgyártó üzem aerodinamikai elveket alkalmaz, és a diszperz polarizációs technológiát kombinálja egy új típusú gyártott homokrendszer létrehozásához. Gyártó törzsberendezése egy formázógépet és egy AF pneumatikus levegőleválasztó homok- és kavicsosztályozót tartalmaz. Tartalmaz egy adagolót, egy nedves keverőt, egy porgyűjtőt, egy iszap- és porgyűjtőt, valamint egy intelligens vezérlőrendszert. Ez a zárt hurkú vezérlőrendszer alapvető technológiaként online finomsági modulus beállítást használ. Ez az üzem jelenleg különböző termelési kapacitásokkal érhető el: 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h és 150 t/h. Nemcsak mesterségesen bányászott kőzetet és természetes kavicsot, hanem magas iszap- és víztartalmú zagyot is képes nagy teljesítményű gyártott homokká feldolgozni. Ez a csúcsminőségű homok gyártósor nagy termelési kapacitást, megbízható teljesítményt, fokozott energiahatékonyságot és jobb környezeti teljesítményt kínál.

küldjön megkeresést
PREV：Nincs korábbi cikkKÖVETKEZŐ：Nincs következő cikk
Product AdvantagesWorking PrincipleTechnical Specifications

A termék előnyei

  1. Nagy feldolgozó kapacitás, akár 1000 tonna/óra homoktermelő kapacitással.
  2. Nagy alkalmazkodóképességű, nagy nedvesség- és iszaptartalmú zagy, hulladék és ipari hulladék feldolgozására alkalmas.
  3. Alacsony vibráció, megbízható teljesítmény.
  4. Központosított berendezések, kis helyigény és környezetbarátabb.
  5. Alacsony befektetés, magas gazdasági haszon.

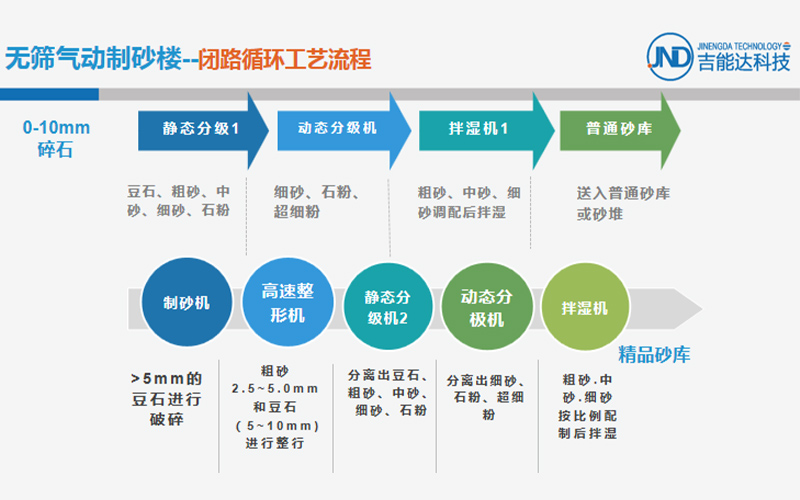

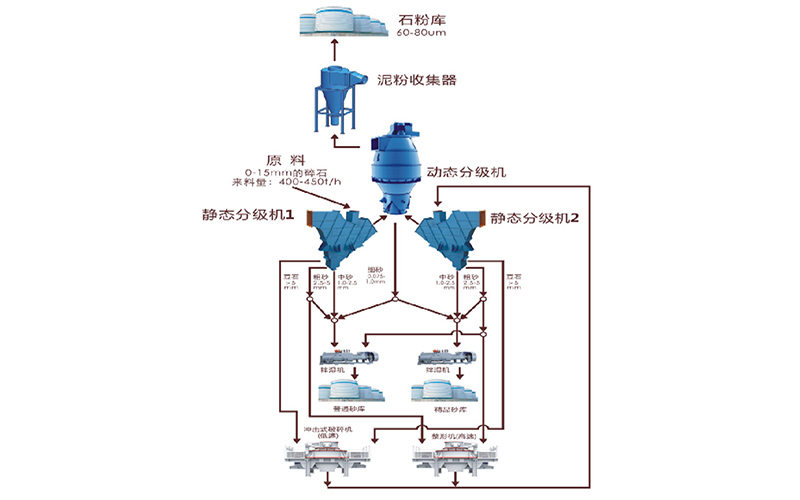

Működési elv

  1. A szita nélküli pneumatikus osztályozási technológia a kis átmérőjű, 2,5 mm-es és 1,25 mm-es vibrációs szűrőket helyettesíti, a pormentesítést és az osztályozást egy lépésben kombinálva a nagy hatékonyság érdekében.
  2. Az állítható rotorfordulatszám és levegőmennyiség öt részecskeméretet különböztet meg egymástól: 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 és >4,75.
  3. A kaszkád adagoló pontosan szabályozza a központi adagolás és a kaszkád adagolás arányát, beállítja a homok és kavics alakját és szabályozza a finomszemcsék tartalmát.
  4. A nagy sebességű formázógép köbös homok- és kavicsszemcséket állít elő alacsony pehelytartalommal, ami kiváló szemcseformát eredményez.
  5. Az osztályozásvezérlő lehetővé teszi a homok és kavics online keverését tetszőleges gradációs és finomsági modulussal.

Műszaki előírások
JQM-N×32 (64) levegődoboz impulzuszsákos porgyűjtő technológia

Műszaki paraméter Modellll JQM3×32 – A JQM4×32 – A JQM5×32 – A JQM6×32 – A JQM4×32 – A JQM5×32 – A JQM6×32 – A JQM7×32 – A JQM8×32 – A
Kezelési levegő mennyisége (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Szűrési sebesség (m/perc) 1,0–2,0}
Teljes szűrőterület (m²) 93 124 155 186 248 310 372 434 496
Porgyűjtő egységek száma 3 4 5 6 4 5 6 7 8
Szűrőzsákok teljes száma 96 128 160 192 256 320 384 448 512
Porgyűjtő ellenállás (Pa) 1470-1770
Bemeneti gáz porkoncentrációja (g/Nm³) <1000
Kilépő gáz porkoncentrációja (g/Nm³) <0,05
Porgyűjtési hatékonyság (%) 99,5 - 99,999
Nyomás (Pa) Portisztítás sűrített levegő (5-7) × 105
Fogyasztás (Nm³/perc) Portisztítás sűrített levegő 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Szám (darab) Elektromágneses impulzusszelep 3 4 5 6 4 5 6 7 8
Specifikáció (hüvelyk) Elektromágneses impulzusszelep 1 1/2" 2 1/2"
Mennyiség (darab) Emelő szelep 3 4 5 6 4 5 6 7 8
Specifikáció Hamuürítő szelep 300×300mm, motorteljesítmény 1.1kw
Specifikáció Csavaros szállítószalag Φ315 mm
Csökkentő motorteljesítmény Csavaros szállítószalag 2,2 kW
Portisztító programvezérlő A bemeneti és a kimeneti feszültség egyaránt 220 V, a vezérlőket a gyártók hozzáillő alkatrészként szállítják
Szűrőzsák specifikációja Φ130×2450 mm
Szigetelőréteg terület 26.5 34 41 48.5 70 94 118 142 176

JQM-N×96 levegődoboz impulzus zsák porgyűjtő műszaki teljesítmény táblázat

Műszaki paraméter Modellll JQM3×32 – A JQM4×32 – A JQM5×32 – A JQM6×32 – A JQM4×32 – A JQM5×32 – A JQM6×32 – A JQM7×32 – A JQM8×32 – A
Kezelési levegő mennyisége (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Szűrési sebesség (m/perc) 1,0 - 2,0
Teljes szűrőterület (m²) 93 124 155 186 248 310 372 434 496
Porgyűjtő egységek száma 3 4 5 6 4 5 6 7 8
Szűrőzsákok teljes száma 96 128 160 192 256 320 384 448 512
Porgyűjtő ellenállás (Pa) 1470-1770
Bemeneti gáz porkoncentrációja (g/Nm³) <1000
Kilépő gáz porkoncentrációja (g/Nm³) <0,05
Porgyűjtési hatékonyság (%) 99,5 - 99,999
Nyomás (Pa) Portisztítás sűrített levegő (5-7) × 105
Fogyasztás (Nm³/perc) Portisztítás sűrített levegő 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Szám (darab) Elektromágneses impulzusszelep 3 4 5 6 4 5 6 7 8
Specifikáció (hüvelyk) Elektromágneses impulzusszelep 1 1/2" 2 1/2"
Mennyiség (darab) Emelő szelep 3 4 5 6 4 5 6 7 8
Specifikáció Hamuürítő szelep 300×300mm, motorteljesítmény 1.1kw
Specifikáció Csavaros szállítószalag Φ315 mm
Csökkentő motorteljesítmény Csavaros szállítószalag 2,2 kW
Portisztító programvezérlő A bemeneti és a kimeneti feszültség egyaránt 220 V, a vezérlőket a gyártók hozzáillő alkatrészként szállítják
Szűrőzsák specifikációja Φ130×2450 mm}
Szigetelőréteg terület 26.5 34 41 48.5 70 94 118 142 176

JQM-N×128 levegődoboz impulzus zsák porgyűjtő műszaki teljesítmény táblázat

Műszaki paraméter Modellll JQM6×128 – A JQM9×128 – A JQM10×128 – A JQM12×128 – A JQM14×128 – A JQM16×128 – A JQM18×128 – B JQM20×128 – B JQM22×128 – B JQM24×128 – B JQM24×128 – B JQM28×128 – B
Kezelési levegő mennyisége (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Szűrési sebesség (m/perc) 1,0 - 2,0
Teljes szűrőterület (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Porgyűjtő egységek száma 6 9 10 12 14 16 18 20 22 24 26 28
Szűrőzsákok teljes száma 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Porgyűjtő ellenállás (Pa) 1470-1770
Bemeneti gáz porkoncentrációja (g/Nm³) <1300
Kilépő gáz porkoncentrációja (g/Nm³) <0,05
Porgyűjtési hatékonyság (%) 99,5 - 99,999
Nyomás (Pa) Portisztítás sűrített levegő (5-7) × 105
Levegőfogyasztás (m³/perc) Portisztítás sűrített levegő 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Szám (darab) Elektromágneses impulzusszelep 12 18 20 24 28 32 36 40 44 48 52 56
Specifikáció (hüvelyk) Elektromágneses impulzusszelep 2 1/2"
Mennyiség (darab) Emelő szelep 6 9 10 12 14 16 18 20 22 24 26 28
Specifikáció Hamuürítő szelep 400×400mm, motorteljesítmény 2,2kw
Specifikáció Csavaros szállítószalag Φ400mm Φ400mm
Csökkentő motorteljesítmény Csavaros szállítószalag 5,5 kW 5,5 kW
Légszállítószalag Ha a bemenő gáz porkoncentrációja nagyobb, mint 700 g/Nm³, használjon porgyűjtőket levegős ferde vályúval vagy nagyobb - specifikációjú szállítócsigás
Portisztító programvezérlő A bemeneti és a kimeneti feszültség egyaránt 220 V, a vezérlőket a gyártók hozzáillő alkatrészként szállítják
Szűrőzsák specifikációja Φ130×3060 mm
Szigetelőréteg terület 125 196 205 223 247 262 277 292 307 322 337 352
